片式涵洞波紋板生產設備

公路涵洞通道波紋鋼板冷彎成型機組技術方案

(4mm-8mm單張成型）

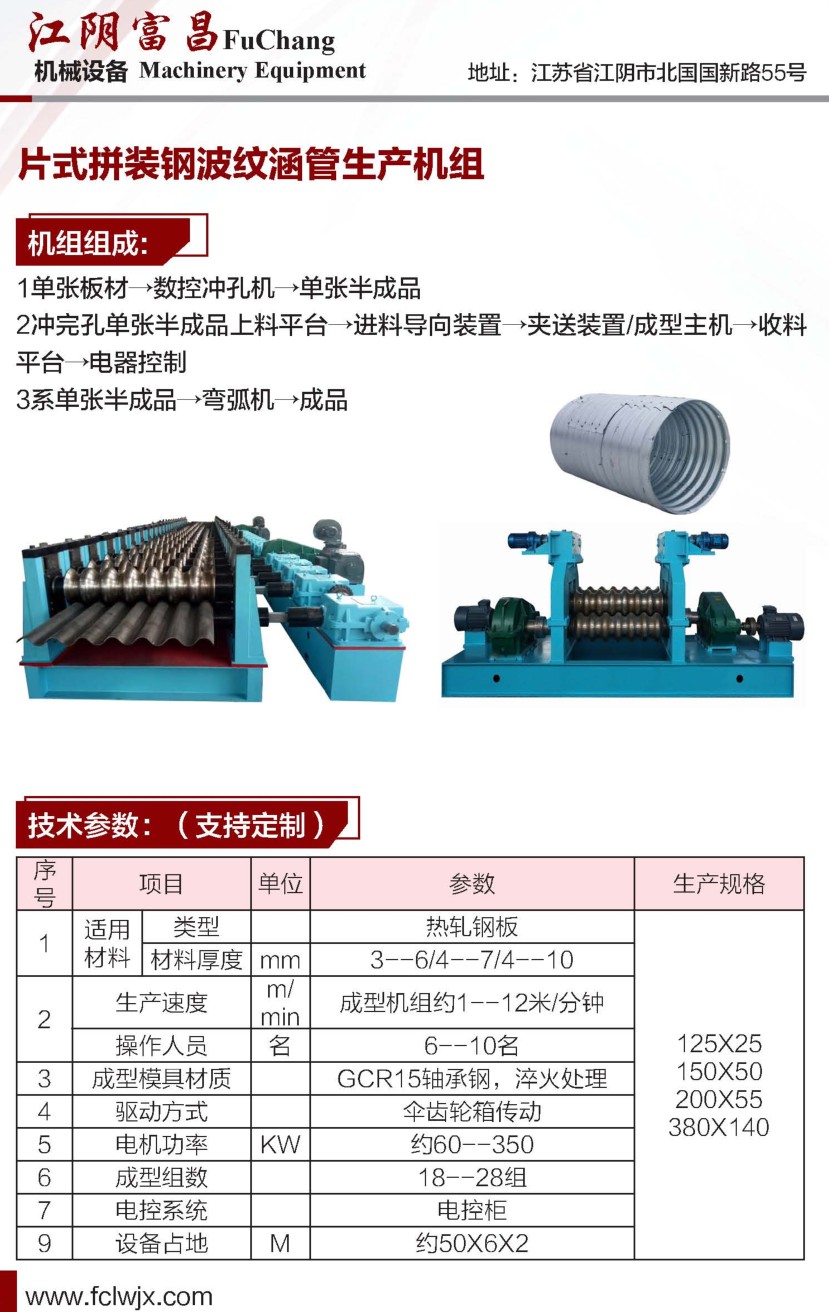

片式拼裝鋼波紋涵管波紋板彎弧機組

　　生產工藝說明

　　滾筒式進料平臺----四輥式波紋板彎弧機-----工件往復運動經多次下壓----成品收料---電器控制系統

　　備注：沖孔完成后的鋼波紋板

　　設備主要技術參數

　　1、加工帶鋼寬度：1520mm

　　2、設備加工的板材厚度：3--9mm

　　3、低碳鋼，冷軋板、鍍鋅板等;

　　4、工件長度, 客戶自定

　　5、工件長度定尺精度：

　　寬度公差為±3.0 mm

　　所有孔距公差：參照圖紙

　　型材的總長度公差：參照圖紙

　　波距公差為±1mm;

　　 *遠兩個波峰的公差為：±3.0mm

　　成型工件的波深精度：±3 mm

　　6、設備的生產速度：

　　每張板材加工的時間(3420mm)20秒每件

　　軋制產品范圍

　　1、流水線成型機組一次性完成板材上料，

　　成型、沖孔、輸送、起弧等工藝。

　　2、產品：波紋板

　　成型前板寬不大于1520mm

　　波距為200mm;波深為55mm;波谷半徑R53mm展開1520mm

　　成型后板寬1280mm
