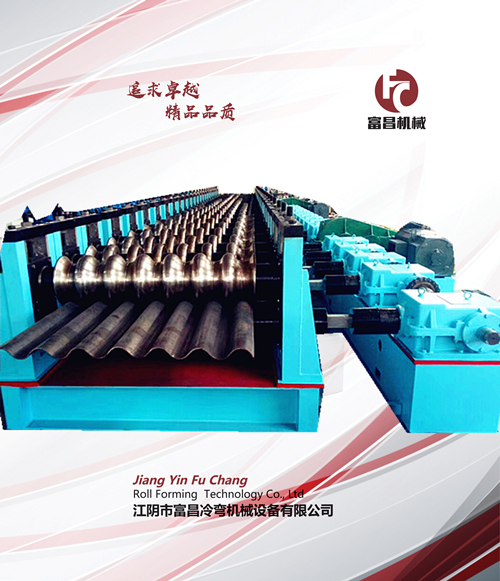

公路涵洞通道波紋鋼板冷彎成型機組技術方案
(4mm-8mm單張成型）
上料平臺——導直機構——成型主機——接料平臺——控制系統——成型模具
二、 機組主要參數：
1、原材料機械性能及規格：
材質： Q235
鋼帶厚度： 4mm-8.0mm
鋼帶寬度： ≤1510mm
2、產品規格：
產品： 按產品圖紙
產品寬度： 1260mm
產品高度： 50mm
產品長度： 用戶自定
3、機組技術規格：
成型方式： 輥式冷彎成型
生產速度： 每分鐘3-12m 可調
進料方向： 左進料
主電壓： 380V，50Hz
機組總功率：160KW
三、設備概述：
1、上料平臺：
采用滾輪式上料臺，料架用型鋼焊接；配有3組導直機構。
2、成型主機：
成型主機25架。龍門獨立牌坊式結構，機械進料展開1600mm，
牌坊道次中心距800mm.單片成型板長度不得小于2000mm。牌坊
材質ZG35#，回火處理,軸材質40Cr，調質處理。單出軸下傳動
分配齒輪箱，齒輪箱型號GY300，傘齒模數M=16，分配齒輪箱與
輥軸之間用90mm×90mm方軸傳動連接。導向糾偏立輥架3付。
主傳動采用直流電機調速，功率160KW， 配ZS1100減速器，
速比89.89。設備 *大進料寬度1510mm，軋制厚度范圍4-8.0mm,
軋高度50mm,軋制速度1-12米每分鐘,設備總長30米。
3、 接料平臺：
采用固定式接料平臺，料架用型鋼焊接。
4、 直流控制系統：
采用直流電器柜590控制系統，可手動控制整條生產線動作，
5、成型模具：
隨機波紋板成型模具一套，模具材質GCr15，淬火硬度 HRC58o～
62o147mmx50mmx4-8mm。由客戶簽字確認圖紙定做成型模具。

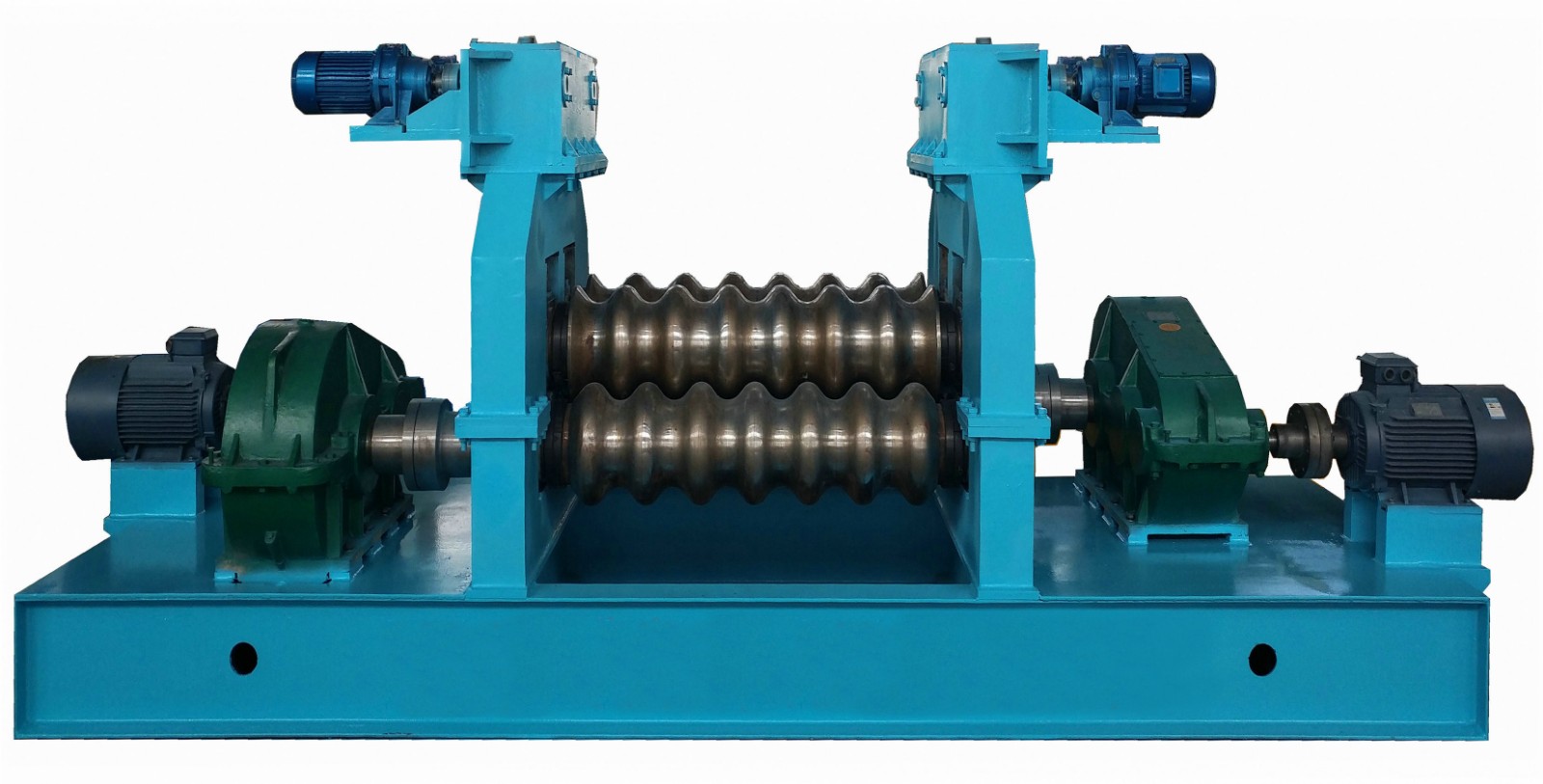

拼裝鋼波紋涵管波紋板彎弧機
項目 | 單位 | 參數 | 備注 |
軋制規格 | mm | 125X25、150X50、200X55 |
支 持 定 制 |
板材厚度 | mm | 3～6、4～7、4～8 | |
輥輪材質 | GCR15淬火處理 | ||
傳動方式 | 減速機 | ||
機組功率 | kw | 約25～45 | |
設備占地 | m | 6X3X3 |
